领头象-光枢导航系统

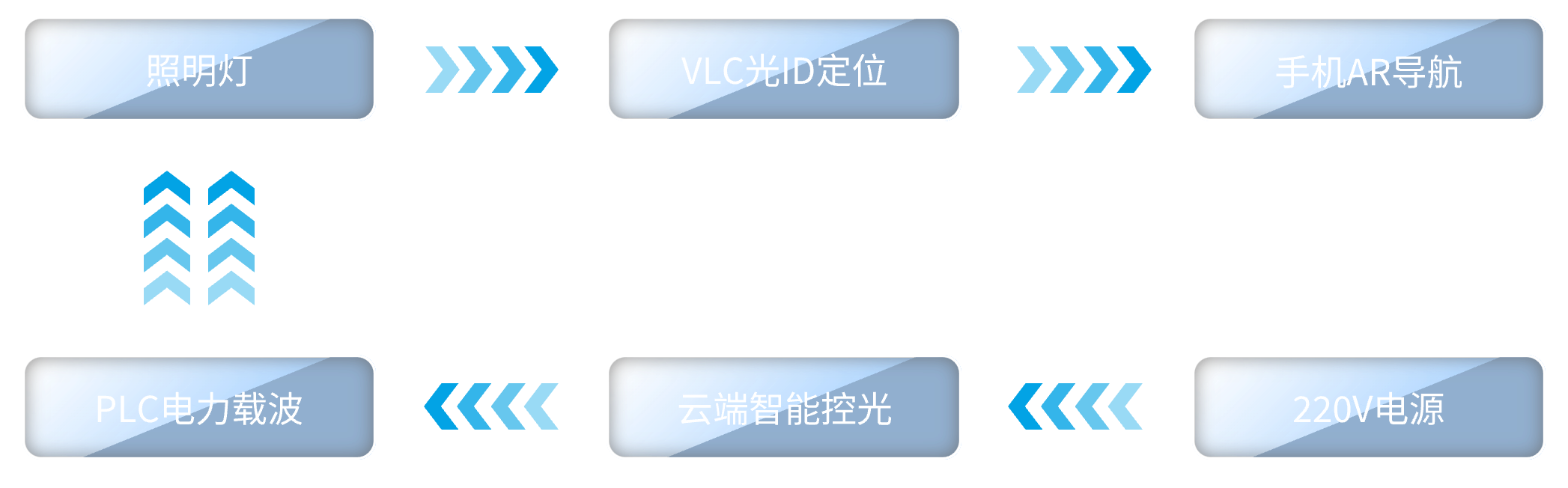

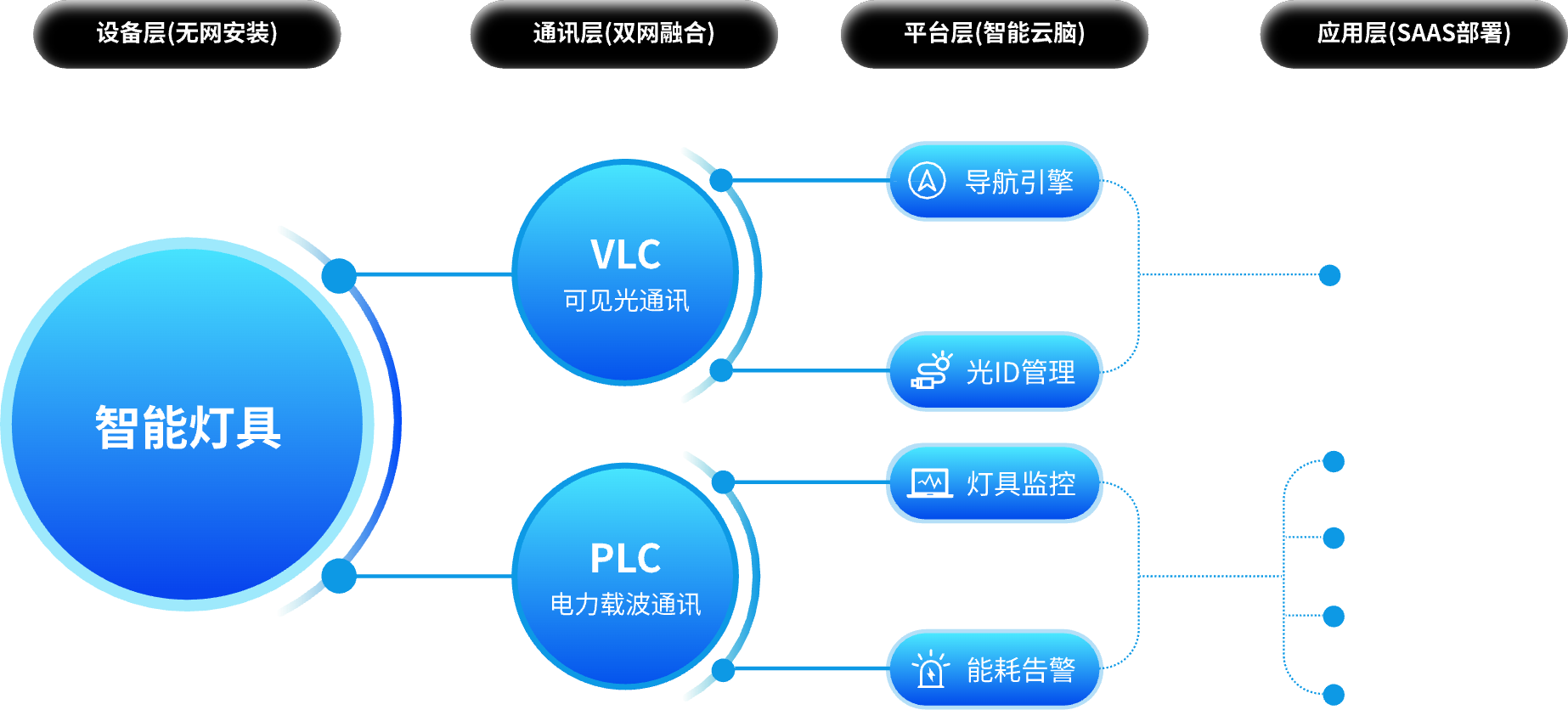

双通道融合架构：PLC × VLC

PLC电力载波科技

国网安全认证无需额外布线有电即有网

VLC光定位引擎

0.5m定位误差 60FPS毫秒响应

一扫定位·秒级导航全域安全互联

信号发射端（LED灯具）

载波生成模块：5000Hz方波发生器

调制模块：OOK（通断键控）编码器

数据格式：ID=B2031 | 坐标x,y | 校验码

LED驱动：以0.1ms级精度控制亮灭

信号捕获端（摄像头传感器）

采样频率：≥60fps（旗舰机可达240fps）

光强解析：逐帧对比像素亮度变化

降噪算法：排除环境光干扰（如车灯/屏幕反射）

定位解码引擎

信号 → 帧序列分析 → 时钟同步 → 曼彻斯特解码 → CRC校验 → →匹

配预设光ID库 → 映射到空间坐标系→载入预设地图进行导航

定位精度0.5m | 首次定位耗时 <300ms | 100%无信号依赖

传统解决方案

PLC电力载波科技

国网安全认证无需额外布线有电即有网

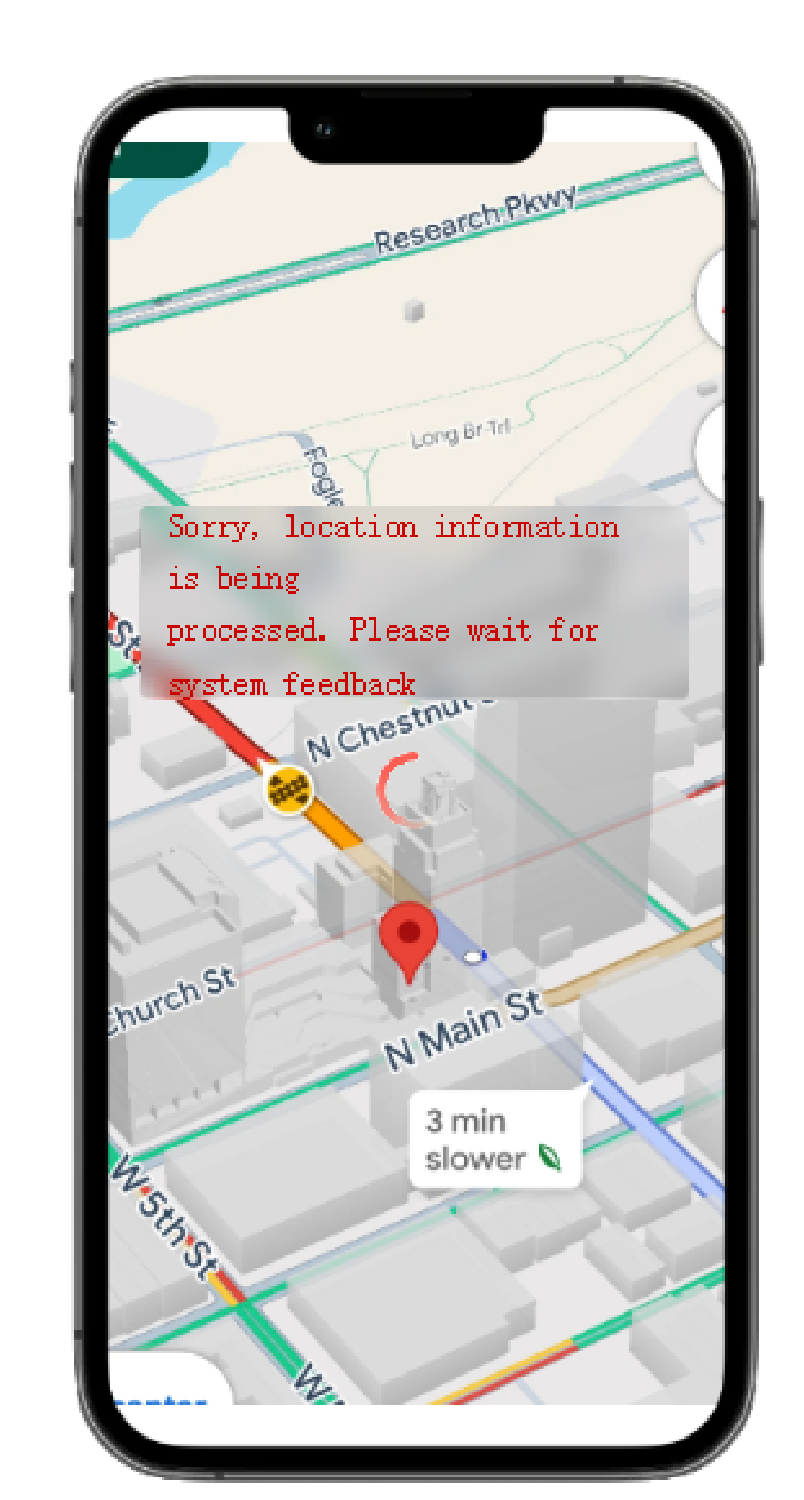

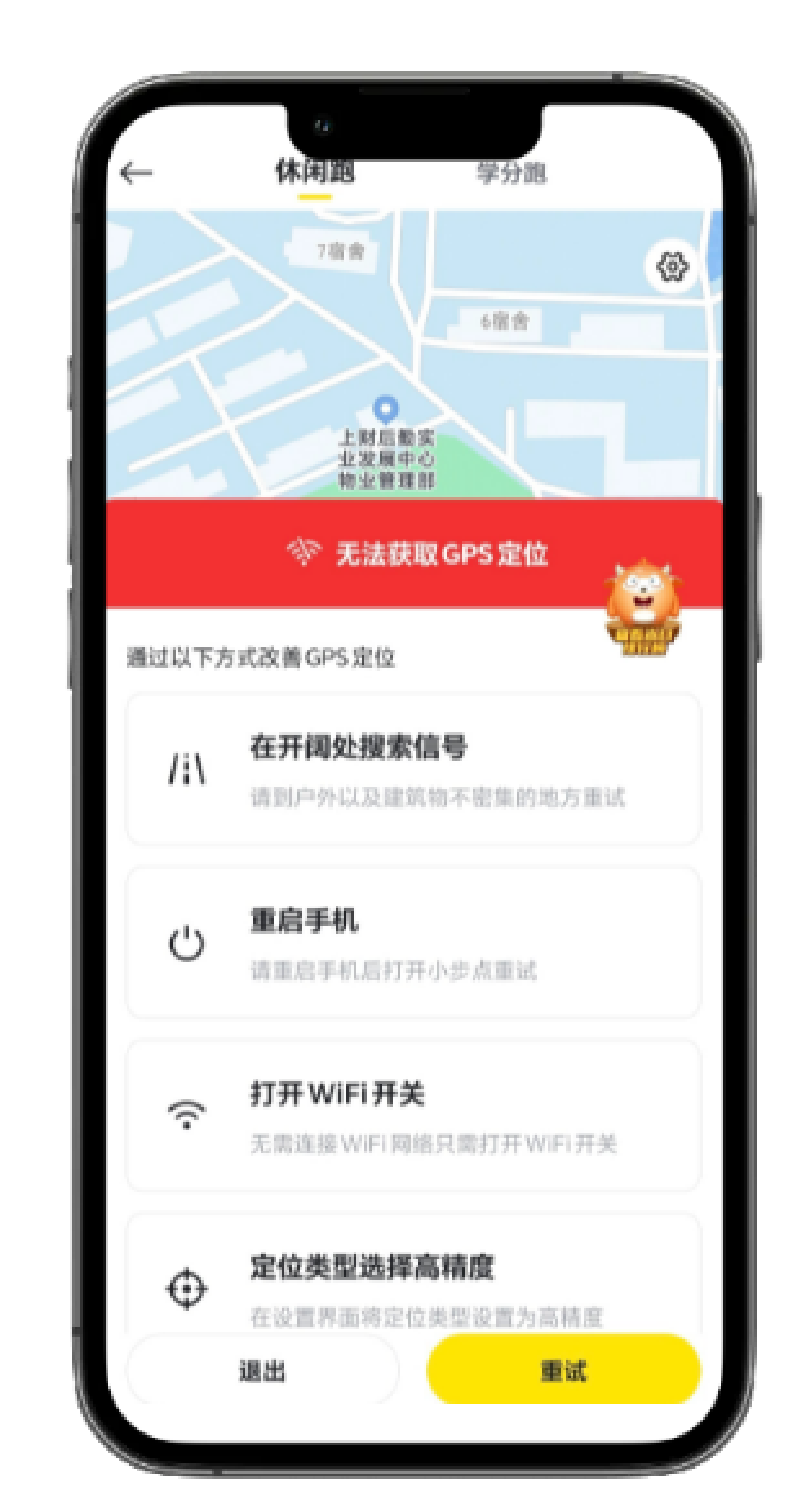

全WIFI覆盖定位

导航延迟大，受干扰强，部署成本高寿命短

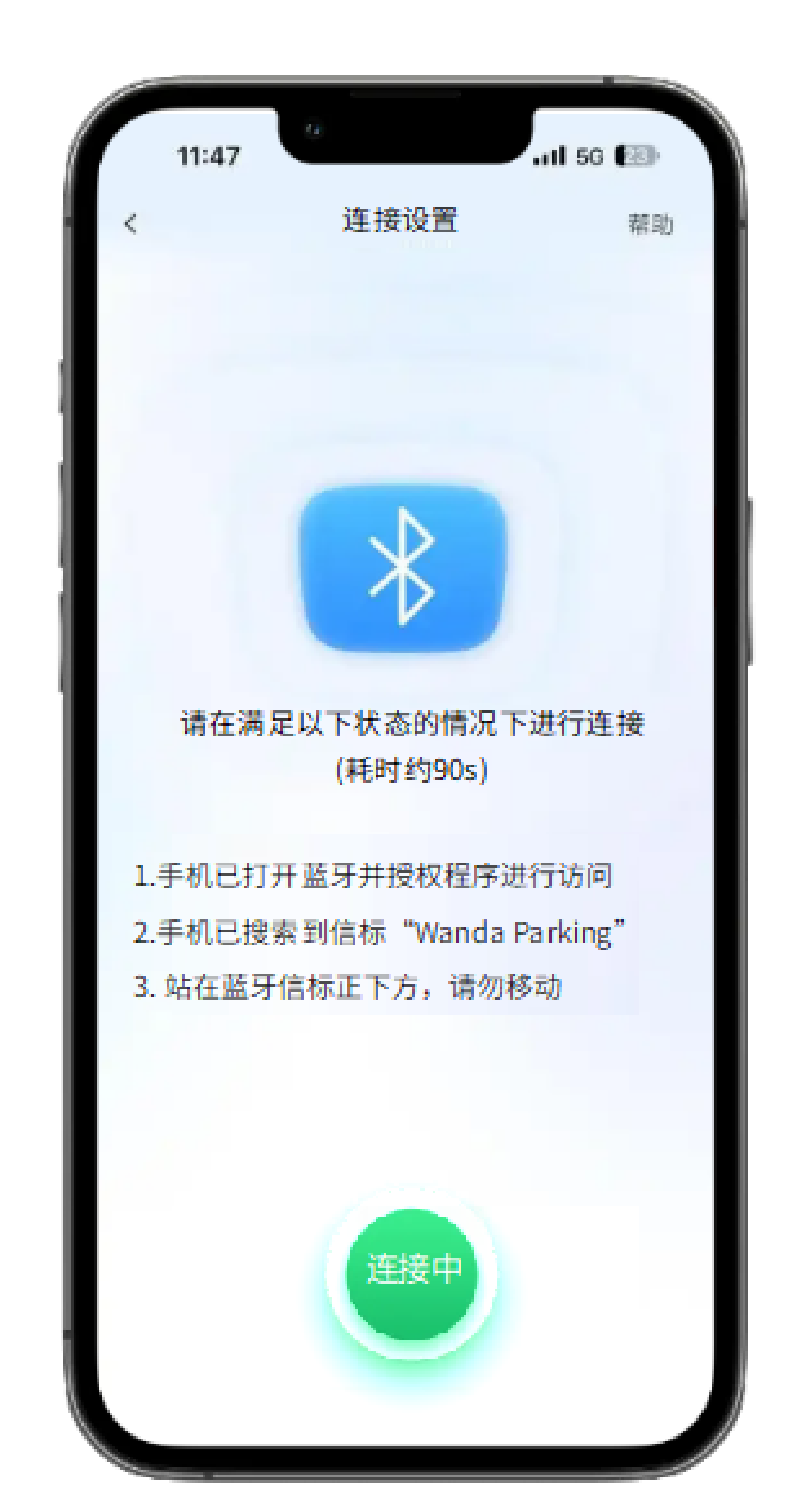

BLE信标导航

信标连接容易丢失，手机信息容易泄露

UWB导航

部署及维护成本过高，单点定位成本150

光联革新：VLC秒级速率·全域无扰

维度	基于蓝牙信标	VLC光枢定位	基于WiFi	超宽带(UWB)	惯性导航(PDR)
定位精度	3-5米 (信号波动大)	0.1-0.5米	5-10米 (多径效应严重)	0.1-0.5米 (实验室环境)	初始1米 →10分钟后>8米
网络依赖	需手机蓝牙 +后台网络	需手机摄像头 (无需网络 )	需WiFi联网 +云端计算	需专用网络	需初始定位
部署周期	2周/万㎡ (贴装+编码)	集成在LED灯板无需额外安装	1个月/万㎡	3周/万㎡ (精密测绘)	即时可用但失效快
用户体验	需手动开蓝牙 +走近触发	手机扫码秒连	需连WiFi +等待10秒定位	需专用硬件支持	走着走着就迷路

VLC可见光技术与传统技术对比

维度	VLC可见光通讯技术	蓝牙/WIFI/UWB
媒介	可见光(直线传播)	电磁波(易受金属屏蔽)
能耗	灯具日常照明即信号	需持续发射射频信号
安全性	必须处于光照覆盖区	信号可被外部设备截获
部署成本	复用现有照明系统	需专用信标/AP

PLC电力载波零布线·重构成本边疆

对比项	PLC电力载波通讯技术	传统方案(WIFI/蓝牙/UWB)
部署成本	复用 220V电力线	需单独部署网线/电箱/AP
硬件开销 (2000 车位)	60万(6台群控箱 2000个灯控组)	综合 150 万
施工周期	7天(通电即通网)	2个月(穿墙打孔)
成本公式	电力线x0+灯控组xN=地板价	线材费+人工费+AP设备=天价
系统稳定性	工业级芯片，不发射频谱无高温故障率<0.1%	型号发射过热重启故障率≈15%
十年维护成本	PLC电路板芯片高温运行实验十年免维护	72万(人工+损耗)
